HoneywellHD-SDI 視頻分配器 HMXS1VD4/HMXS3VD4
- 品名：
- HD-SDI 視頻分配器
- 品牌：
- Honeywell
- 型號：
- HMXS1VD4/HMXS3VD4
無標題文檔
主要特性
- 高清視頻分配芯片，支持視頻無壓縮、無延遲分配
- 每組分配器支持1路SDI視頻輸入，4路視頻輸出，支持1路或3路高清字符疊加
- 自動識別3G-SDI /HD-SDI /SD-SDI信號
- 自動線纜均衡，可自動恢復傳輸自遠程的信號
- 內置時鐘恢復電路，有效去除信號抖動
- 內置高性能線纜驅動芯片，支持輸出信號長距離傳輸
- 符合HDCCTV V1.0標準和國家相關標準
- 支持高清字符疊加，包括攝像機標題、時間等信息
- 字符為高清64X64點陣規格，三種顏色可選，設置字符背景色，位置及勾邊
HMXS1VD4/HMXS3VD4 HD-SDI 視頻分配器?技術參數
型號 |
HMXS1VD4 |
HMXS3VD4 |
接口帶寬 |
2.97Gbps/1.485Gbps/270Mbps |
反射損耗 |
SD-SDI：18dB @ 270MHz
HD -SDI：15dB @ 1.5GHz
3G-SDI：>15dB |
視頻輸入 |
1ch，75Ω，1~2Vp-p輸入信號 |
視頻輸出 |
4ch，75Ω，1~2Vp-p輸出信號 |
信號電平 |
800mV±5% |
字符疊加 |
1路高清字符疊加視頻輸出 |
3路高清字符疊加視頻輸出 |
字符配置 |
64X64點陣高清字符，中/英文可選，三種字體顏色，設置字符背景色，位置及勾邊 |
上升與下降時間 |
SD-SDI：600-900ps
HD-SDI：<200ps
3G-SDI：<130ps |
抖動 |
SD-SDI：<0.05UI p-p
HD-SDI：<0.1UI p-p
3G-SDI：<0.2UI p-p |
工作溫度 |
0℃~ +50℃ |
工作濕度 |
0~90%RH（無冷凝） |
安裝方式 |

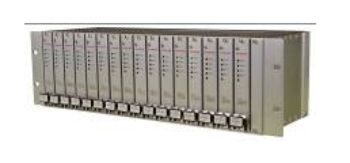

機架安裝?，3U機箱，內置16張視頻分配卡 |
|
